生物医药基地屋面新增钢结构工程案例龙源圣 2022.07.19


工程概况:

本工程为生物医药基地屋面钢结构工程,原建筑为5层,现采用钢结构增加一层,本工程分两个部分: 第一部分为东西两侧(1-2轴;8-10轴)钢结构现浇混凝土平屋顶,采用框架结构体系,西侧另外考虑空调室外机钢结构支架。第二部分为2-8轴加盖彩钢钢结构屋面,采用门式钢架结构体系。



1.进场放线,定位钢梁钢柱位置和水平控制线 2.打孔、安装埋板



3.钢梁安装 4.钢梁安装



5.铺设压型钢板 6.栓钉焊接,绑扎钢筋


8.找平采用薄膜覆盖 洒水养护.png

7.浇筑混凝土 8.找平采用薄膜覆盖 洒水养护



9.2-8轴钢柱安装 10.2-8轴钢梁安装



11.2-8轴檩条安装 12.安装完毕后找补焊点和防锈漆喷涂



13.屋面板铺设 14.屋面板铺设完毕



15.2-8轴地面拆除 16.屋面局部保温层拆除



17.找平,做防水处理 18.天沟做防水处理



19.楼面做防水处理 20.闭水试验



21.闭水试验完毕后,放钢筋网片做保护层 22.保护层完毕后做屋面保温



23.最后找平层 24.2-8轴新增钢结构外墙窗户安装



25.砌筑屋面四周女儿墙 26.抹灰

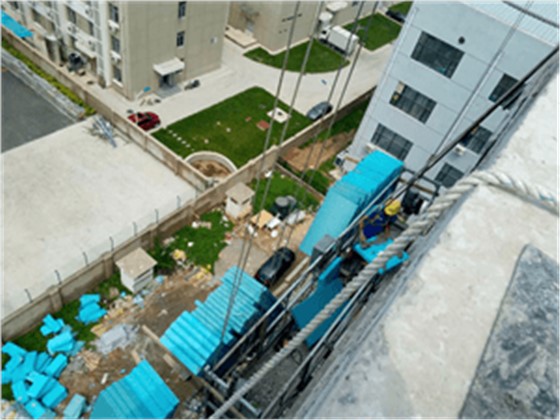

27.新增结构外墙保温工程 28.挂网抹灰抹灰



29.东西两侧贴外墙瓷砖 30.外墙砖粘贴完毕



31.南北侧采用喷涂 32.完毕后和原结构颜色、样式一致
