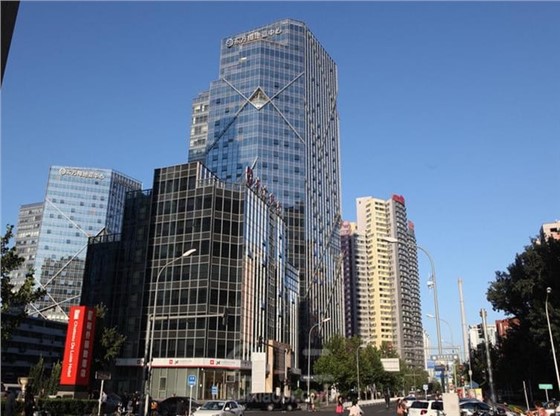

本工程为东方梅地亚中心中央空调改造工程,项目位于北京市朝阳区光华路东方梅地亚B座,原结构为框架剪力墙结构,在B座四层屋面新增直然机,水泵、换热器钢结构支座,钢梁钢柱采用Q345B热轧型钢,钢梁组装焊接完成后满铺6mm花纹钢板。以下为施工照片:
|
|
1.原屋面水泥支座拆除 |
2.屋面上翻梁局部拆除做钢支撑 |
|
|
3.拆除部位打孔植栓 |
4.柱打孔植栓 |
|
|
5.支撑安装完成混凝土浇筑 |
6.支撑部位做防水处理 |
|
|
7.钢结构成品构件运输到现场 |
8.钢结构安装 |
|
|
9.檩条焊接 |
10.压花钢板铺设 |
|
|
11.机房钢结构安装 |
12.机房屋面岩棉复合板铺设 |
|
|
13.机房钢柱打磨除锈 |
14.补漆及钢板焊接固定 |
|
|
15.钢板焊接处补刷油漆 |
16.工程完工 |
